一种高精度、高稳定性智能称重系统 长期使用精度±0.2%
电容料位计技术说明：
概述
CAP系列点科位控制器专用干料仓、船仓和溜槽中固体、液体和泥浆的点料位监控，可以防止料仓溢满、溜槽堵塞和空仓，从而消除了物料外溢、材料浪费和设备的停机时间。CAP同样可以在塑料、食品、化工、泥浆或其它材料用作为高、低料位指示器。CAP系列控制器通过测量物料和空气的介电常数的变化而导致电容的变化来探测物料的有或无，为探测这些微小的变化，CAP系列传感器使用一种能够在相对较低的频率（6KHz）下工作的探测回路，与其它电容式传感器不同的是，CAP系列的工作频率低于RF（无线电频率）水平且不受FCC规则的限制。
设备描述
CAP系列电容式料位控制器有“故障自动保护”的结构能够消除由于断电造成的故障显示。高／低可选开关允许传感器设定为故障自保护，在无物料时，设定低料位为故障自动保护，或者在有物料时，设定高料位为故障自动保护。发生断电时，控制器将指示用户所设定的安全状态。 CAP控制器另一个重要的特性是可调的时间延迟控制，延迟10秒可减少物料突然波动和液体飞溅引起的误动作。
CAP II系列料位控制器具有屏蔽结构能消除由于设备感应表面物料堆积所能造成误动作，用该屏蔽，传感器自动补偿由于物料堆积且造成的影响仅指示目标材料的有或无，这些结构使得本控制器成为测量飞灰较多或粘性物料的不错选择。
特点：
• 无射频干扰
• 快速设置校准令探测灵敏度的选择变得简单
• 校准稳定性从 -40°C to +82°C (-40°F to +180°F)
• UL /CSA 认证
• NEMA 4X, 5, 9 & 12 for NEC Class II, Div. 1 & 2 Gr. E, F & G
• 带Delrin 护套的探头适用于大多数的固体，液体和浆体物料
• 侧壁积料时无误报警
• 静电放电保护功能
4. 技术规格
|
型号 |
CPAIIX |
CAPIIX-FL |
CAPIIIX |
|
|
电源 |
120/240 VAC, 50/60 Hz ±15%, 5VA |
120/240 VAC, 50/60 Hz ±15%, 5VA |
115/230 VAC, 50/60 Hz ±15%, 5VA |
|
|
继电器输出 |
DPDT 10 amps at 250 VAC |
DPDT 10 amps at 250 VAC |
DPDT 5 amps at 250 VAC |
|
|
环境温度 |
-40°C to +85°C (-40°F to +185°F) |
-40°C to +85°C (-40°F to +185°F) |
-40°C to +85°C (-40°F to +185°F) |
|
|
探头 |
121°C (250°F) Delrin,® |
66°C (150°F) 标准型, |
121°C (250°F) Delrin,® |
|
|
|
260°C (500°F) Teflon® |
232°C (450°F) 高温型 |
260°C (500°F) Teflon® |
|
|
压力 |
35 kg/cm2 (500 PSI), |
35 kg/cm2 (500 PSI), |
35 kg/cm2 (500 PSI), |
|
|
|
19.05 mm (0.75 in) 安装 |
19.05 mm (0.75 in) 安装 |
19.05 mm (0.75 in) 安装 |
|
|
灵敏度设定 |
1～10 pf可调 |
1～10 pf可调 |
高于1 pf |
|
|
校准 |
粗/微调单转电位器快速设定 |
粗/微调单转电位器快速设定 |
粗/微调单转电位器快速设定 |
|
|
故障安全 |
高/低开关可选 |
高/低开关可选 |
高/低开关可选 |
|
|
时间延迟 |
0.25 ～10 秒可调 |
0.25 ～10 秒可调 |
0 ～15 秒可调 |
|
|
外壳 |
铸铝，可用螺拴固定的上盖，USDA认证的表面 |
铸铝，可用螺拴固定的上盖，USDA认证的表面 |
铸铝 |
|
|
导线接口 |
DN20 (0.75 英寸 - NPT) |
DN20 (0.75 英寸 - NPT) |
DN20 (0.75 英寸 - NPT) |
|
|

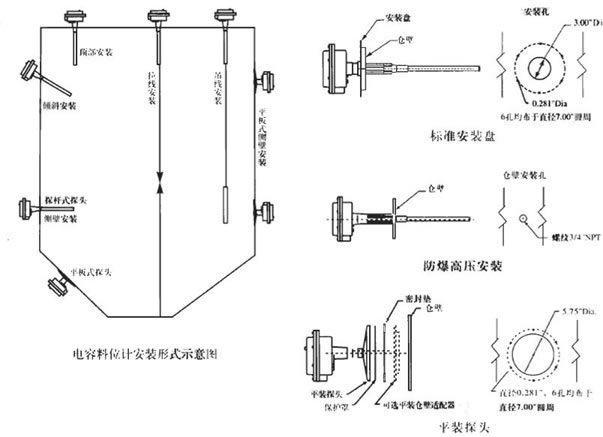

安装 |
DN32 (1.25 英寸 - NPT)或DN20 (0.75 英寸 - NPT) 316 SS |
平板无缝安装 |
DN32 (1.25 英寸 - NPT) 或DN20 (0.75 英寸 - NPT) 316 SS |
|
|
CAP-屏蔽 |
对感应探头上的物料堆积进行补偿 |
对感应探头上的物料堆积进行补偿 |
无 |
|
|
认证等级 |
NRTL/C; NEMA 4X, 5, 9 和 12 防爆型，适用Class II Group E, F, & G |
|||
|
状态指示 |
当物料与探头接触时，内部LED 指示 |
可见LED指示探头状态：未接触，接触&电源故障 |
当物料与探头接触时，内部LED |
|
|
探头选项 |
标准 Delrin, Teflon, 裸不锈钢, 食品级，柔性加长，短粗型，带护套的 |
平板安装，标准和高温型 |
标准 Delrin, Teflon, 裸不锈钢, 食品级，柔性加长，短粗型，带护套的 |
|
5. 型号说明
|
CAP IIX |
CAP IIX-FL |
CAP IIIX |
|
CAP IIX 电容料位计设计用于容易在探头处堆积的物料。其屏蔽探头可以对物料堆积自动补偿并指示料仓中物料的真实有/无。此外， CAP IIX 特别设计用于危险环境。 |

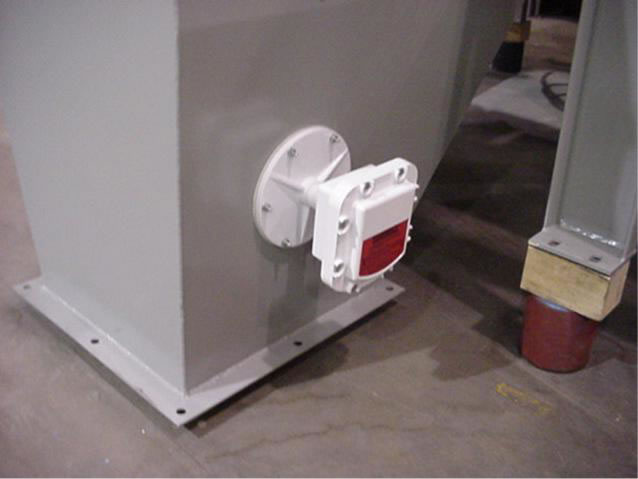

CAP IIX-FL 电容料位计是CAPIIX的平板安装版并具有与其一样的危险环境防护等级。平板法兰边缘同样具有屏蔽选项用于对物料堆积进行补偿。 |
CAP IIIX 电容料位计为可靠性与经济性的产品。探头为 15.88 mm (0.625 in) 不锈钢结构，提供在腐蚀性和磨蚀性环境中使用的增强的耐久性。在保证可靠性和耐久性基础上，CAP IIIX为***经济的电容料位计 |
